国产一区视频在线播放扬州唯升电液推杆选型样本下载 ▼

来源:www.wmumue.com|作者:扬州唯升 |发布时间:2019-08-21 | 次浏览

扬州唯升电液推杆选型样本下载.pdf

1.选型说明

电液推杆主要是由推杆的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据用户特殊要求，配套三种调节功能，即：速度调节，推、拉力调节，行程调节（行程开关定位）。除了上述三种调节功能订货时必须文字注明外，其它请参照型号编制方式认真填写六大基本要素。如有超大规格，可为用户设计定制。

以下举例“DYTZB1000-500/110-S型电液推杆”为例，分别说明如何选型和型号编制的方式。

1.1如何选型： 某一场所需要一台整体直式的电液推杆，要求电机防爆，其最大推力 10KN，行程500mm，最大速度 80 mm/s，使用角度向上推，那么所选电液推杆的标准型号为：DYTZB1000— 500/80-S。( B为防爆标记，S表示向上推）

2.2型号编制的方式：

电液推杆选型

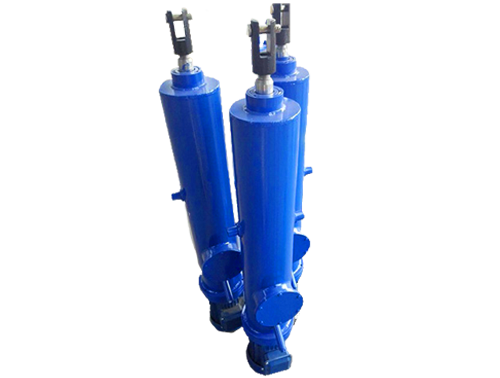

2.DYTZ型整体直式电液推杆

DYTZ型整体直式电液推杆技术参数（选型表） :

型号	额定输出力 (10N)		额定速度 (mm/s)		电机型号	行程制造范围 (mm)	速度制造范围 (mm/s)
型号	推力	拉力	推速	拉速	电机型号	行程制造范围 (mm)	速度制造范围 (mm/s)
DYTZ450-/110	450	320	110	140	Y802-4-0.75KW	50-800	10-110
DYTZ700-/110	700	510	110	140	Y90S-4-1.1KW	50-1500	10-110
DYTZ1000-/110	1000	750	110	140	Y90L-4-1.5KW	50-1500	10-110
DYTZ1750-/90	1750	1300	90	115	Y100L1-4-2.2KW	50-2000	10-90
DYTZ2500-/90	2500	2050	90	115	Y100L2-4-3KW	50-2000	10-90
DYTZ3000-/90	3000	2500	90	115	Y100L2-4-3KW	50-2000	10-90
DYTZ4000-/80	4000	2950	80	100	Y112M-4-4KW	50-2000	10-80
DYTZ5000-/60	5000	3300	60	90	Y112M-4-4KW	50-2000	10-60
DYTZ6000-/60	6000	3800	60	90	Y132S-4-5.5KW	50-2500	5-60
DYTZ7000-/50	7000	4500	50	75	Y132S-4-5.5KW	50-2500	5-50
DYTZ8000-/50	8000	5000	50	80	Y132M-4-7.5KW	50-2500	5-50
DYTZ10000-/40	10000	6500	40	60	Y132M-4-7.5KW	50-2500	5-40
DYTZ15000-/35	15000	11000	35	45	Y132M-4-7.5KW	50-2500	5-35
DYTZ20000-/25	20000	15000	25	35	Y132M-4-7.5KW	50-2500	5-25

注：1、上列表中所列电机的电压等级为380V，防护等级为IP54，绝缘等级为B级。

2、超出表列的行程制造范围或速度制造范围的，另行注明，否则按表内技术参数制造。

3、表中所列的电机型号及功率，指该型号推杆在额定输出力、额定速度为最大值时的功率。电机功率与推杆推力、速度成正比。

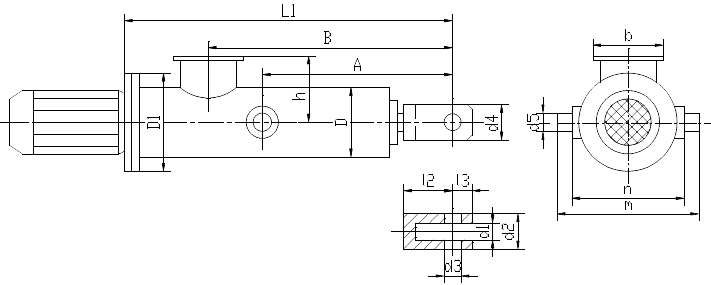

DYTZ型整体直式电液推杆外形尺寸及安装尺寸 :

型号	外形尺寸 (mm)							安装尺寸 (mm)
型号	L	L1	B	D	D1	b	h	A	l1	l2	d5	m	n	d1	d2	D3(E9)	d4
DYTZ450-/110	880+S	635+S	375+S	175	200	160	140	620+1/2s	20	60	30	240	180	20	45	16	50
DYTZ700-/110	895+S	635+S	375+S	175	200	160	140	620+1/2s	20	60	30	240	180	20	50	16	50
DYTZ1000-/110	920+S	635+S	375+S	175	200	160	140	620+1/2s	20	60	30	240	180	22	50	16	50
DYTZ1750-/90	990+S	670+S	400+S	175	250	160	140	650+1/2s	20	70	30	240	180	25	60	20	50
DYTZ2500-/90	990+S	670+S	400+S	175	250	160	140	650+1/2s	20	70	30	240	180	25	60	20	50
DYTZ3000-/90	990+S	670+S	400+S	175	250	160	140	670+1/2s	20	70	30	240	180	25	60	20	50
DYTZ4000-/80	1010+S	690+S	420+S	175	250	160	140	670+1/2s	20	70	40	240	180	40	64	20	50
DYTZ5000-/60	1055+S	715+S	445+S	210	250	160	150	670+1/2s	20	70	40	270	210	40	64	20	50
DYTZ6000-/60	1075+S	735+S	465+S	230	300	200	160	700+1/2s	25	65	50	340	240	40	72	25	60
DYTZ7000-/50	1075+S	735+S	465+S	230	300	200	160	700+1/2s	25	65	50	340	240	40	72	25	60
DYTZ8000-/50	1095+S	755+S	485+S	230	300	220	160	700+1/2s	25	65	50	340	240	40	72	25	60
DYTZ10000-/40	1190+S	795+S	505+S	250	300	220	170	700+1/2s	25	65	50	360	260	40	72	25	60
DYTZ15000-/35	1270+S	835+S	545+S	270	300	220	180	700+1/2s	40	90	60	400	280	50	110	30	70
DYTZ20000-/25	1470+S	980+S	660+S	290	300	240	190	750+1/2s	50	120	60	440	320	60	125	40	90

注：表中S 为推杆行程

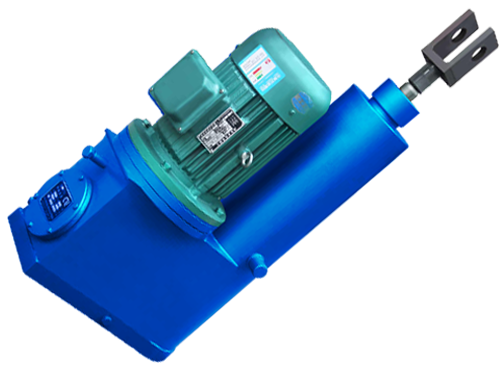

3.DYTP型平行式电液推杆

DYTP型平行式电液推杆技术参数（选型表） :

型号	额定输出力(kgf)		额定速度(mm/s)		电机型号	行程制造范围（mm）	速度制造范围（mm）
型号	推力	拉力	推速	拉速	电机型号	行程制造范围（mm）	速度制造范围（mm）
DYTP450-S/110	450	310	110	150	Y802-4-0.75kw	50-800	10-110
DYTP750-S/110	750	510	110	150	Y90S-4-1.1kw	50-1500	10-110
DYTP1000-S/110	1000	670	110	150	Y90L-4-1.5kw	50-1500	10-110
DYTP1750-S/90	1750	1150	90	130	Y100L1-4-2.2kw	50-2000	10-90
DYTP2500-S/90	2500	1700	90	130	Y112L2-4-3kw	50-2000	10-90
DYTP3000-S/90	3000	2050	90	130	Y112M-4-kw	50-2000	10-90
DYTP4000-S/80	4000	2790	80	115	Y112M-4-4kw	50-2000	10-80
DYTP5000-S/60	5000	3480	60	85	Y112M-4-4kw	50-2000	10-60
DYTP6000-S/55	6000	4100	55	80	Y132S-4-45.5kw	50-2500	5-55
DYTP7000-S/55	7000	4800	55	80	Y132S-4-5.5kw	50-2500	5-55
DYTP8000-S/55	8000	5500	55	80	Y132S-4-7.5kw	50-250	5-55
DYTP10000-S/40	10000	7500	40	50	Y132S-4-7.5kw	50-2500	5-40
DYTP15000-S/30	15000	11000	30	40	Y132S-4-7.5kw	50-2500	5-30
DYTP20000-S/25	20000	15000	25	30	Y132S-4-7.5kw	50-2500	5-25

注：1、上列表中的电机电压等级为380V，防护等级为IP54，绝缘等级为B级。

2、表中的电机型号及功率，指该型号推杆在额定输出力、额定速度为最大值时的功率。电机功率与推拉力成正比。

3、超出表中行程或速度制造范围必须在订货时说明，否则按表内技术参数制造。

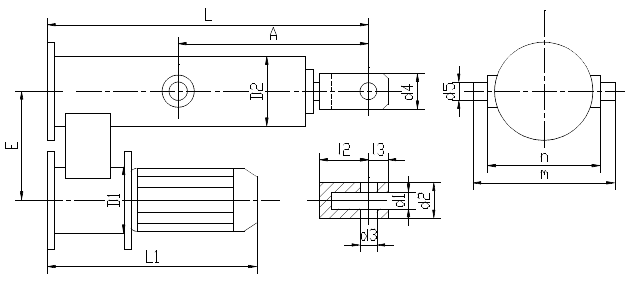

DYTP型平行式电液推杆外形尺寸及安装尺寸 :

型号	外形尺寸(mm)							安装尺寸(mm)
	D1	D2	E	S≤500		S≥500		A	d1	d2	D3	d4	L1	L2	n	d5	m
	D1	D2	E	L	L1	L	L1	A	d1	d2	D3	d4	L1	L2	n	d5	m
DYTP450-/110	160	175	220	460+s	520	385+S	615	200+s	20	45	16	50	20	60	180	30	240
DYTP700-/110	160	175	220	460+s	550	385+S	630	200+s	20	50	16	50	20	60	180	30	240
DYTP1000-/110	160	175	220	460+s	560	385+S	655	200+s	22	50	16	50	20	60	180	30	240
DYTP1750-/90	160	175	220	480+s	595	405+S	690	200+s	25	60	20	50	20	70	180	30	240
DYTP2500-/90	160	175	220	480+s	595	405+S	690	200+s	25	60	20	50	20	70	180	30	240
DYTP3000-/90	160	175	220	480+s	595	405+S	690	200+s	25	60	20	50	20	70	180	30	240
DYTP4000-/80	160	175	220	480+s	615	405+S	710	200+s	25	70	20	50	20	70	180	40	240
DYTP5000-/60	160	210	220	480+s	615	405+S	710	200+s	30	70	20	50	20	70	210	40	270
DYTP6000-/60	160	230	240	510+s	615	405+S	710	200+s	40	72	25	60	25	65	240	50	340
DYTP7000-/50	160	230	240	510+s	615	435+S	710	200+s	40	72	25	60	25	65	240	50	340
DYTP8000-/50	160	230	260	530+s	665	455+S	760	200+s	40	72	25	60	25	65	240	50	340
DYTP10000-/40	200	250	280	550+s	665	475+S	760	200+s	40	72	25	60	25	65	260	50	360
DYTP15000-/35	200	270	290	565+s	850	490+S	945	200+s	50	110	30	70	40	90	280	60	400
DYTP20000-/25	200	290	320	590+s	880	515+S	975	200+s	60	125	40	90	50	120	320	60	440

注：表中S为推杆行程

4.DYTF型分离式电液推杆

DYTF型分离式电液推杆技术参数（选型表） :

型号(II)	额定输出力（10N）		额定速度（mm/s）		电机型号	行程制造范围(mm)	速度制造范围(mm/s)
型号(II)	推力	拉力	推速	拉速	电机型号	行程制造范围(mm)	速度制造范围(mm/s)
DYTF450-/110	450	310	110	140	Y802-4-0.75KW	50-80	30-110
DYTF700-/110	700	510	110	140	Y90S-4-1.1KW	50-1500	30-110
DYTF1000-/110	1000	750	110	140	Y90L-4-1.5KW	50-1500	30-110
DYTF1750-/90	1750	1300	90	115	Y100L1-4-2.2KW	50-2000	10-90
DYTF2500-/90	2500	2050	90	115	Y100L2-4-3KW	50-2000	10-90
DYTF3000-/90	3000	2500	90	115	Y100L2-4-3KW	50-2000	10-90
DYTF4000-/80	4000	2950	80	100	Y112M-4-4KW	50-2000	10-80
DYTF5000-/60	5000	3300	60	90	Y112M-4-4KW	50-2000	10-60
DYTF6000-/60	8000	3800	60	90	Y132S-4-5.5KW	50-2500	5-60
DYTF7000-/50	6000	4500	50	75	Y132S-4-5.5KW	50-2500	5-50
DYTF8000-/50	7000	5000	50	80	Y132M-4-7.5KW	50-2500	5-50
DYTF10000-/40	10000	6500	40	60	Y132M-4-7.5KW	50-2500	5-40
DYTF15000-/35	15000	11000	35	45	Y132M-4-7.5KW	50-2500	5-35
DYTF20000-/25	20000	15000	25	35	Y132M-4-7.5KW	50-2500	5-25

注：1、上列表中所列电机的电压等级为380V，防护等级为IP44，绝缘等级为B级。

2、超出列表的行程制造范围或速度制造范围的，另行注明，否则按表内技术参数制造。

3、表中速度范围为水平使用时的范围，向上或向下使用的速度均为水平使用的二分之一。

4、表中所列的电机型号及功率，指该型号推杆在额定输出力、额定速度为最大值时的功率。电机功率与推杆推力、速度成正比。

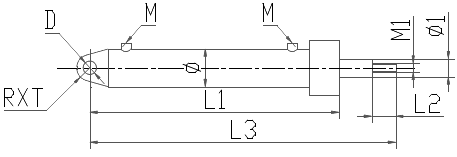

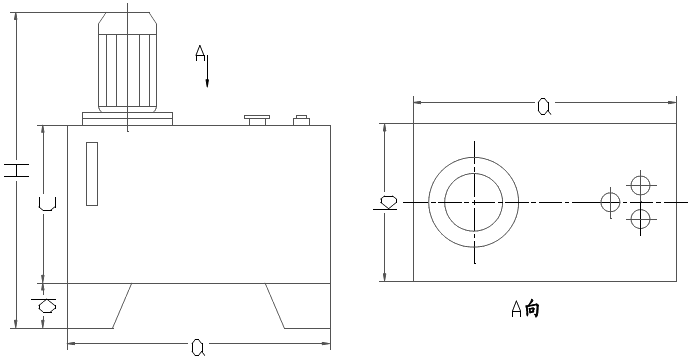

DYTF型分离式电液推杆油箱尺寸及油缸尺寸 :

型号	油箱尺寸(mm)										油缸尺寸(mm)
	S<1000					1000<S<2000					Φ	L1	L2	L3	R×T	D	M	M1	Φ1
	H	a	b	c	d	H	a	b	c	d	Φ	L1	L2	L3	R×T	D	M	M1	Φ1
DYTF450-/110	580	450	300	300	40	/	/	/	/	/	60	238+S	45	275+S	30×25	30	18×1.5	22×1.5	35
DYTF700-/110	590	450	300	300	40	611	500	300	300	40	76	238+S	45	275+S	30×25	30	18×1.5	27×2	35
DYTF1000-/110	610	450	300	300	40	630	500	300	300	40	76	238+S	45	275+S	30×25	30	18×1.5	27×2	35
DYTF1750-/90	630	500	300	300	40	630	550	300	300	40	95	257+S	50	297+S	40×30	40	22×1.5	33×2	40
DYTF2500-/90	650	500	300	300	40	650	550	300	300	40	95	257+S	50	297+S	40×30	40	22×1.5	33×2	40
DYTF3000-/90	650	500	300	300	40	650	550	300	300	40	95	257+S	50	297+S	40×30	40	22×1.5	33×2	40
DYTF4000-/80	670	500	300	300	40	670	550	300	300	40	95	257+S	50	297+S	40×30	40	22×1.5	33×2	40
DYTF5000-/60	700	500	350	300	50	750	600	350	300	50	95	257+S	60	297+S	40×30	40	22×1.5	48×2	45
DYTF6000-/60	700	600	350	300	50	750	600	350	350	50	127	320+S	60	370+S	45×35	45	27×1.5	48×2	45
DYTF7000-/50	700	600	350	300	50	750	600	400	350	50	127	320+S	60	370+S	45×35	45	27×1.5	48×2	63
DYTF8000-/50	740	600	350	300	50	850	700	400	400	60	140	340+S	60	390+S	45×35	45	27×1.5	48×2	63
DYTF10000-/40	740	600	350	300	50	850	700	400	400	60	152	380+S	70	430+S	50×40	50	27×1.5	64×3	70
DYTF15000-/35	780	600	400	350	50	940	700	400	400	60	168	445+S	70	505+S	50×45	50	22×1.5	64×3	70
DYTF20000-/25	950	700	450	400	60	1010	700	400	450	60	194	485+S	80	540+S	60×45	60	22×1.5	64×3	70
